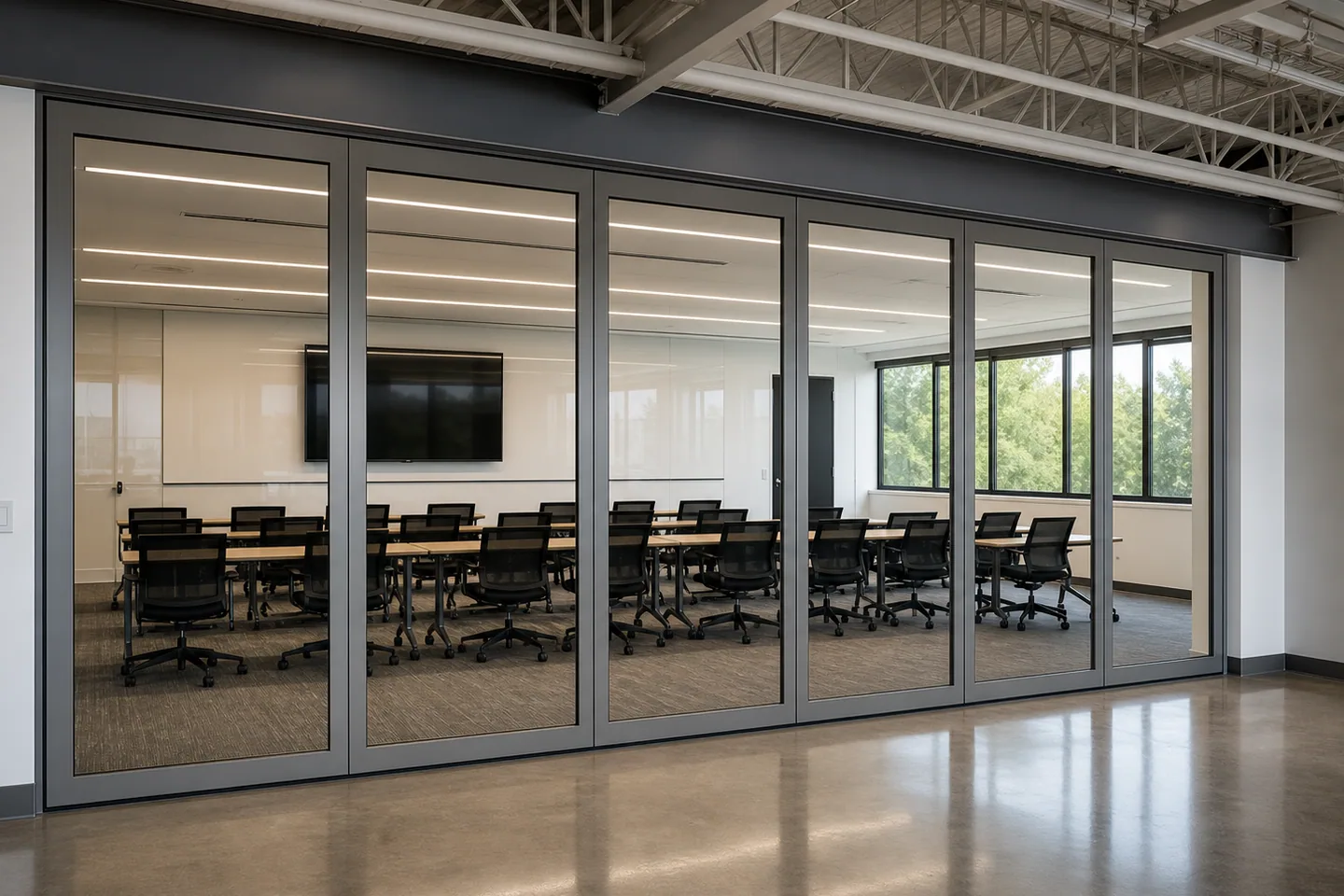

Como o trilho e o layout de estacionamento dos painéis moldam uma parede de vidro operável
A aparência fechada de uma parede de vidro operável é apenas uma parte do sistema. O trilho superior e o layout de estacionamento dos painéis determinam como a abertura se transforma, onde os painéis são armazenados e quais instalações prediais precisam ser coordenadas. Essas decisões devem ser revisadas antes que acabamentos ou detalhes visuais sejam finalizados.
O trilho é um caminho de suporte contínuo
Uma parede de vidro móvel com suspensão superior exige um caminho de suporte contínuo e verossímil acima de cada posição de painel. O trajeto começa na abertura fechada e continua até o local de estacionamento aprovado. Os painéis não devem parecer se mover por uma área sem trilho ou ficar pendurados abaixo de um trajeto de teto interrompido.
A estrutura de suporte do edifício é separada do acabamento visível do teto. Um teto suspenso pode ocultar partes do sistema, mas os desenhos ainda precisam mostrar como as cargas e o acesso são coordenados. O engenheiro do projeto e as especialidades relevantes confirmam o arranjo final do suporte.
O estacionamento faz parte do plano da sala
O estacionamento descreve onde os painéis são armazenados quando o vão está livre. Uma pilha ao lado do vão pode ser simples e compacta, enquanto outro layout aprovado pode exigir planejamento adicional em torno da circulação e dos serviços no teto. O comprimento de parede disponível, a largura do painel, portas próximas e mobiliário, todos influenciam o resultado.
Não trate uma ilustração genérica de estacionamento como um desenho de fabricação final. O tipo de carro e a geometria do trilho devem ser confirmados para o sistema selecionado. Quando esses detalhes ainda não estiverem verificados, use um conceito de parede fechada e marque a direção de estacionamento para revisão.
Coordene os serviços em torno do movimento
- Mantenha a iluminação e os sprinklers livres das junções dos trilhos e dos pontos de acesso.
- Verifique difusores de ar, alto-falantes e detectores em relação ao trajeto do painel.
- Proteja o acesso necessário ao teto para ajuste e manutenção.
- Revise as aberturas das portas e as rotas de fuga ao redor da pilha estacionada.
- Confirme que os layouts de móveis não ocupam a zona de movimento.
Essas verificações devem aparecer nos desenhos coordenados, em vez de serem resolvidas apenas durante a instalação.
A quantidade de painéis afeta o armazenamento
A largura de abertura, a largura do painel e a configuração selecionada influenciam o número de painéis. Mais painéis normalmente exigem maior comprimento de armazenamento ou um arranjo de estacionamento diferente. A equipe de projeto deve comparar a largura aberta desejada com o impacto visual e espacial da pilha estacionada.
Se uma porta de passagem for necessária, o painel e a folga de giro dela também precisam ser considerados. Consulte a página parede de vidro móvel com porta de passagem para obter o limite correto de revisão do projeto.
Use desenhos para confirmar a sequência
Um plano de trilhos útil mostra a linha fechada, a direção do movimento, a posição de estacionamento, as paredes ao redor e os serviços relevantes. Cortes ajudam a confirmar o apoio superior, o acabamento do teto e a relação entre a parte inferior do painel e o piso acabado. Um trilho contínuo de piso não deve ser introduzido, a menos que o sistema verificado selecionado exija isso.
Compare os principais dados de planejamento no guia de seleção de parede de vidro operável. Para uma análise específica do projeto, envie a planta de teto atual, as dimensões da abertura e a posição de estacionamento preferida por meio da página de contato.
